00. 前置

这是一个二层vlan的基本的实验

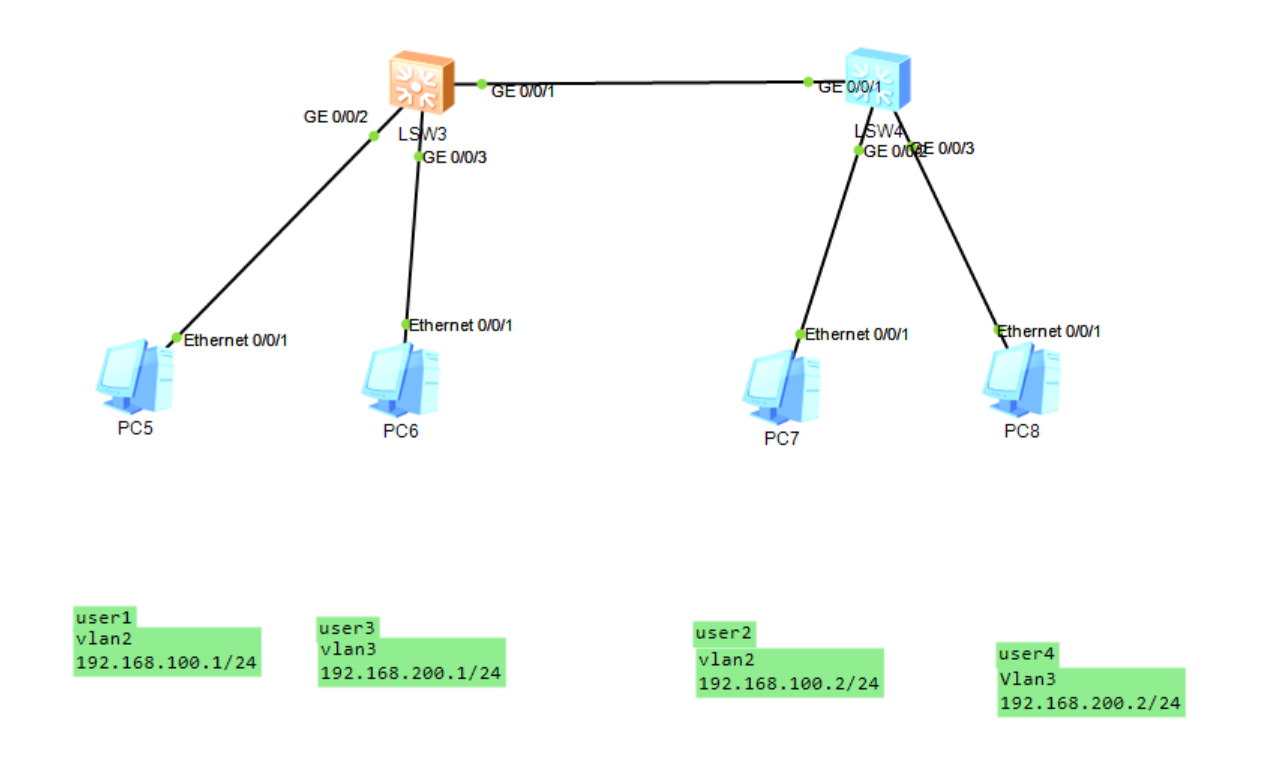

已经准备好设备了，下一步是配置这些设备

01. 开始实验

01x1 创建vlan

u t m:关闭终端回显
system-view:进入系统模式
sysname SwitchA:命名本交换机
vlan 数字:创建一个vlan
vlan batch 2 3:批量创建两个vlan2,3

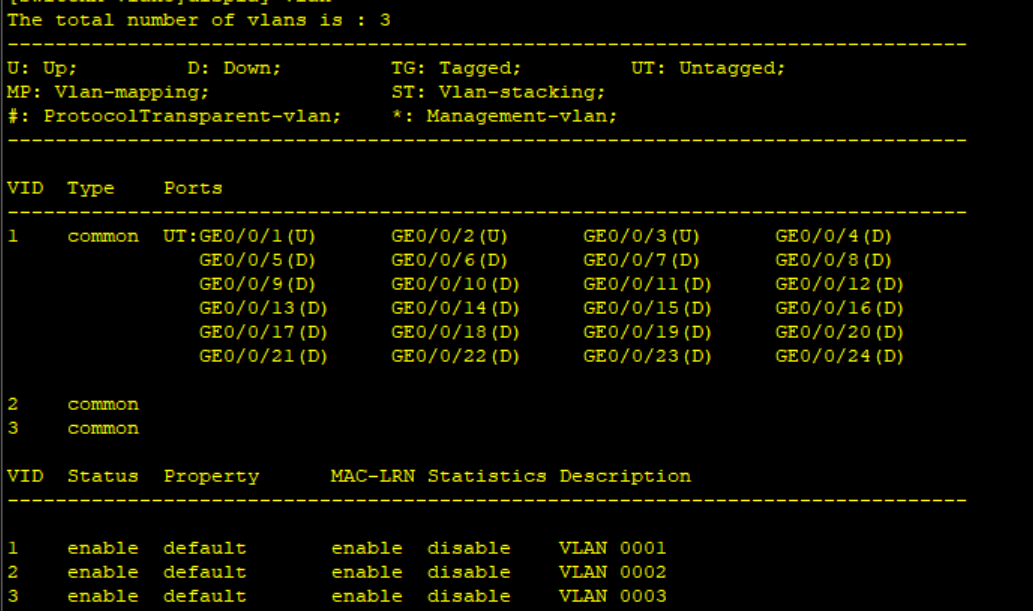

display vlan:查看当前vlan的情况，如下
q：退出当前vlan

vlan 1是默认的，所有端口都在这里
发现了我们创建的vlan2和vlan3，没有接口

01x2 把接口放到vlan中

配置g0/0/1接口

interface g0/0/1:进入g0/0/1(是一个trunk口),简写int
port link-type trunk:配置接口为trunk，简写p l t
port trunk allow-pass vlan #vid1 #vid2 ...:允许通过指定vlan的数据帧

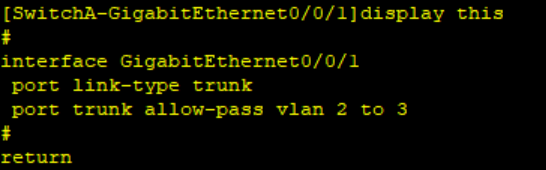

display this:展示这个接口的配置，如下

配置g0/0/2接口

port link-type access：配置接口类型为access
port default vlan 2:默认vlan是vlan 2

配置g0/0/3接口

和G0/0/2差不多
配置完成后
display port vlan:查看接口的配置情况

01x2 验证

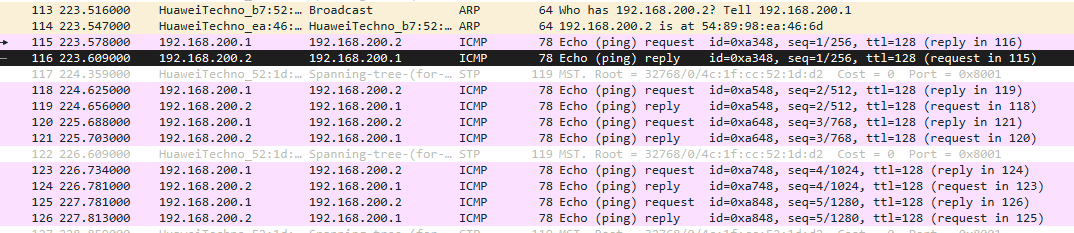

处于同一vlan的两台设备相互ping然后抓其中一台的交换机的包

发现先发送了ARP报文，问谁是这个地址

可以发现在对应的vlan的包中传递的ID是对应的。

01x3 配置网关

让不同网段(vlan)通信
选择一个任意交换机
int vlan 3:进入vlan 3的配置界面
ip address 192.168.100.254 24：配置网关，24为掩码

同理，配置一个vlan 3的ip地址

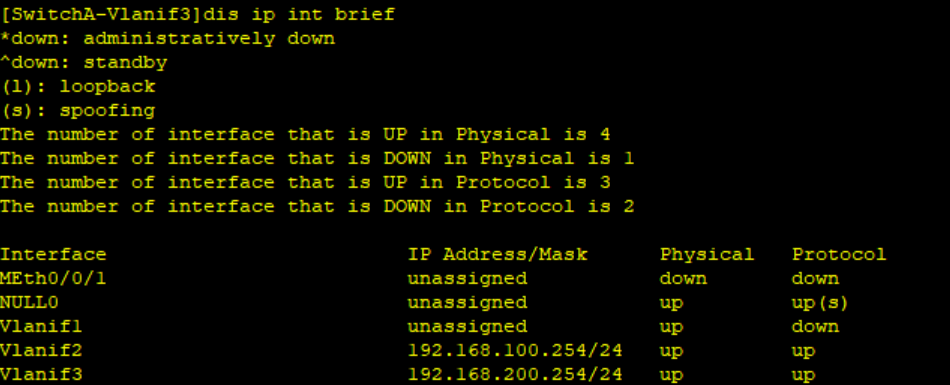

然后dis ip int brief：查看ip地址的摘要情况

配置成功

下一步配置所有电脑内的指向的网关ip，vlan1示例

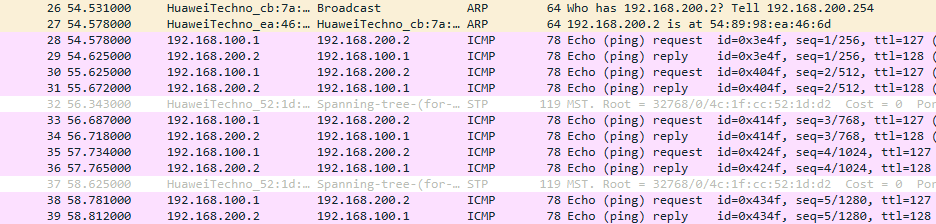

验证成功
