1.BPDU报文

桥协议数据单元，生成树的协商报文，BPDU报文被封装在以太网802.3数据帧中
目的MAC是组播MAC，48位二进制数据中如果第八位为1则为组播，为0，则单播

• 配置BPDU：用来生成树计算和维护生成树拓补的报文，当竞选或维护时由根桥发出，宣告根的地位
• TCN BPDU：拓补变化通知BPDU，有新接入时由新设备发送，重新组织拓补结构

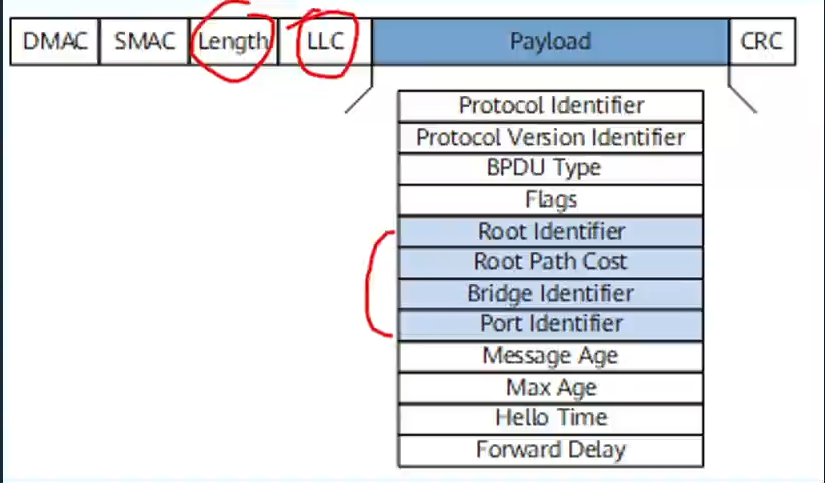

  该图为配置BPDU的报文格式，画出的四个字段比较重要
• Root Identifier:当前根桥的BID，由桥优先级和MAC地址组成，优先级默认为32768
• Root Path Cost：根路径开销
• Bridge Identifier：本交换机的BID
• Port Identifier：发送该BPDU的端口ID，有端口优先级和端口编号组成，优先级默认为128（8为二进制组成）

2.

STP根桥、根端口、和指定端口的选举原则

1. 根网桥的选举规则(所有交换机选一个根交换机)：
   • 首先，比优先级，优先级小者优先
   • 其次，比MAC地址，MAC地址小者优先。
2. 根端口（RP）的选举原则（每个非根交换机选一个根端口）：
   • 首先，选择根路径开销（Root Path Cost，RPC）最低的端口；
   • 其次，若有多个端口的RPC相等，选择对端桥ID最低的端口；
   • 最后若有多个端口的对端桥ID相等，选择对端端口ID最低的端口。
     （三步比不出来，就比本端口小者）
3. 指定端口（DP）的选举原则（每个二层链路选一个指定端口）：
   • 首先，选择根路径开销（Root Path Cost ， RPC）最低的端口；
   • 其次，若有多个端口的RPC相同，选择桥ID最低的端口；
   • 最后，若有多个端口的桥ID相等，选择端口ID最低的端口
